⚠️ 本文所使用的 QEMU 版本為：v4.2.0

延續 Part 1. 一文，本文將繼續介紹 Decodetree 中的 Patterns 及 Pattern Groups 語法。

Patterns

Pattern 實際定義了一個指令的 decode 方式。Decodetree 會根據 Patterns 的定義，來動態產生出對應的 switch-case decode 判斷式。

1
2
3
4

pat_def      := identifier ( pat_elt )+
pat_elt      := fixedbit_elt | field_elt | field_ref | args_ref | fmt_ref | const_elt
fmt_ref      := '@' identifier
const_elt    := identifier '=' number

其語法由使用者所定義的 identifier，隨後緊接著一個以上的 pat_elt。

  • identifier 可由開發者自訂，如：addl_r、addli … 等。
  • pat_elt 則可以採用以下不同的語法：
    • fixedbit_elt 與在 Format 中 fixedbit_elt 的定義相同。
    • field_elt 與在 Format 中 field_elt 的定義相同。
    • field_ref 與在 Format 中 field_ref 的定義相同。
    • args_ref 與在 Format 中 args_ref 的定義相同。
    • fmt_ref 直接參考一個被定義過的 Format。
    • const_elt 可以直接指定某一個 argument 的值。

由於 Pattern 實際定義了一個指令的 decode 方式，因此所有的 bits 及 arguments (如果有參考 args_ref 的話) 都必須明確的被定義，如果在搭配了所有的 pat_elt 後還有未定義的 bits 或是 arguments 的話，Decodetree 便會報錯。

此外，Pattern 所產生出來的 decoder，最後還會呼叫對應的 translator function。

  • translator function 需開發者自行定義。

Examples

1

addl_i   010000 ..... ..... .... 0000000 ..... @opi

定義了 addl_i 這個指令的 Pattern，其中：

  • insn[31:26] 為 010000。
  • insn[11:5] 為 0000000。
  • 參考了 Part 1. Examples 定義的 @opi Format。
  • 由於 Pattern 的所有 bits 都必須明確的被定義，因此 @opi 必須包含其餘 insn[25:12] 及 insn[4:0] 的格式定義，否則 Decodetree 便會報錯。

最後 addl_i 的 decoder 還會呼叫 trans_addl_i() 這個 translator function。

搭配之前介紹的 Fields、Argument Sets 及 Formats，讓我們再看幾個完整的例子應該會更清楚 Decodetree 是怎產生一個指令的 decoder 的。

首先是 RISC-V 的 lui 及 auipc 指令：

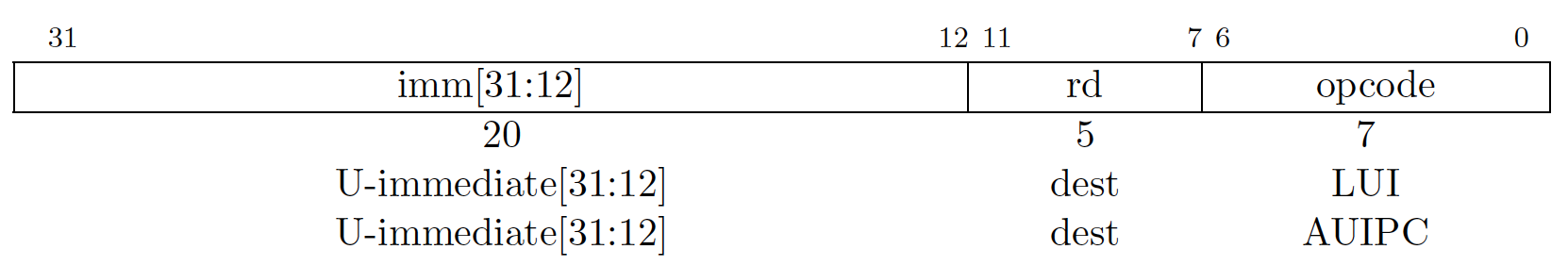

LUI & AUIPC instruction formats

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

# Fields:
%rd        7:5

# immediates:
%imm_u    12:s20                 !function=ex_shift_12


# Argument sets:
&u    imm rd


# Formats:
@u       ....................      ..... ....... &u      imm=%imm_u          %rd


# Patterns
lui      ....................       ..... 0110111 @u
auipc    ....................       ..... 0010111 @u

會產生以下 lui 及 auipc 的 decoder：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

typedef struct {
    int imm;
    int rd;
} arg_u;


static void decode_insn32_extract_u(DisasContext *ctx, arg_u *a, uint32_t insn)
{
    a->imm = ex_shift_12(ctx, sextract32(insn, 12, 20));
    a->rd = extract32(insn, 7, 5);
}

static bool decode_insn32(DisasContext *ctx, uint32_t insn)
{
    union {
        arg_u f_u;
    } u;

    decode_insn32_extract_u(ctx, &u.f_u, insn);
    switch (insn & 0x0000007f) {
    case 0x00000017:
        /* ........ ........ ........ .0010111 */
        /* ./insn32.decode:18 */
        if (trans_auipc(ctx, &u.f_u)) return true;
        return false;
    case 0x00000037:
        /* ........ ........ ........ .0110111 */
        /* ./insn32.decode:17 */
        if (trans_lui(ctx, &u.f_u)) return true;
        return false;
    }
    return false;
}

回顧到目前為止所介紹的：

  • Argument Sets：&u 這個 argument set 包含了 imm 及 rd 這兩個 arguments。

    1
2
3
4

    typedef struct {
    int imm;
    int rd;
} arg_u;

  • Fields： imm 及 rd 分別位在 insn[31:12] 及 insn[11:7]，且 imm 為 sign-extended。最後在擷取出 imm 的值後，還會呼叫 ex_shift_12()。

    1
2

    a->imm = ex_shift_12(ctx, sextract32(insn, 12, 20));
a->rd = extract32(insn, 7, 5);

  • Formats：@u 定義了 RISC-V U-type 指令的格式

    • 參考了 &u 這個 Argument Set，因此 decode function 會傳入 arg_u 作為參數。
    • insn[31:12] 參考了 imm_u 這個 Field (並重新命名為 imm)
    • insn[11:7] 參考了 rd 這個 Field。
    1
2
3
4
5

    static void decode_insn32_extract_u(DisasContext *ctx, arg_u *a, uint32_t insn)
{
    a->imm = ex_shift_12(ctx, sextract32(insn, 12, 20));
    a->rd = extract32(insn, 7, 5);
}

  • Patterns：

    • lui 的 opcode (insn[6:0]) 為 0010111，也就是 0x17，在產生出來的 switch-case 中可以看到其對應的 case。
    • lui 的 decoder 最後呼叫了 trans_lui()，並傳入 DisasContext 及經由 decode_insn32_extract_u() 所解析出來的 arg_u。
    • auipc 的 opcode (insn[6:0]) 為 0110111，也就是 0x37，在產生出來的 switch-case 中可以看到其對應的 case。
    • auipc 的 decoder 最後呼叫了 trans_auipc()，並傳入 DisasContext 及經由 decode_insn32_extract_u() 所解析出來的 arg_u。
    • P.S. 這邊由於 Decodetree 發現 lui 及 auipc 可以共用 decode_insn32_extract_u()，因此將其提到了 switch-case 之外。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

    static bool decode_insn32(DisasContext *ctx, uint32_t insn)
{
    union {
        arg_u f_u;
    } u;

    decode_insn32_extract_u(ctx, &u.f_u, insn);
    switch (insn & 0x0000007f) {
    case 0x00000017:
        /* ........ ........ ........ .0010111 */
        /* ./insn32.decode:18 */
        if (trans_auipc(ctx, &u.f_u)) return true;
        return false;
    case 0x00000037:
        /* ........ ........ ........ .0110111 */
        /* ./insn32.decode:17 */
        if (trans_lui(ctx, &u.f_u)) return true;
        return false;
    }
    return false;
}

    我們另外可以發現，Pattern + Format 把所有的 32-bits 都給了明確的定義：

    • Pattern 定義了 opcode (insn[6:0])。
    • Format 參考了 imm (insn[31:12]) 及 rd (insn[11:7])。

    如果有任何未明確定義的 bits 的話，Decodetree 便會報錯，例如如果我們將 lui 的 opcode 最高 2 個 bits (insn[6:5]) 由 01 改成 ..：

    1

    lui      ....................       ..... ..10111 @u

    Decodetree 在解析時，便會報錯：

    ./insn32.decode:17: error: (‘bits left unspecified (0x00000060)’,)

    Decodetree 提醒我們，insn[6:5] (0x00000060) 尚未給出明確定義，並會顯示出其錯誤的行數。

    trans_lui() 和 trans_auipc() 被定義在 target/riscv/insn_trans/trans_rvi.inc.c：

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

    static bool trans_lui(DisasContext *ctx, arg_lui *a)
{
    if (a->rd != 0) {
        tcg_gen_movi_tl(cpu_gpr[a->rd], a->imm);
    }
    return true;
}

static bool trans_auipc(DisasContext *ctx, arg_auipc *a)
{
    if (a->rd != 0) {
        tcg_gen_movi_tl(cpu_gpr[a->rd], a->imm + ctx->base.pc_next);
    }
    return true;
}

    可以看到 trans_*() 負責實際指令的 business logics 及產生對應的 TCG codes。

如同先前所介紹，Patterns 的 pat_elt 也可以採用 field_elt 語法，如 RISC-V 的 fence 指令：

1

fence    ---- pred:4 succ:4 ----- 000 ----- 0001111
  • insn[27:24] 為 pred。
  • insn[23:20] 為 succ。
  • insn[14:12] 固定為 000。
  • insn[6:0] 為 opcode (0001111)。
  • 沒有參考任何的 Format。
  • 剩下的 insn[31:28]、insn[19:15]、insn[11:7] 被宣告為 -，因此就算沒有被明確定義也沒有關係。

所生成 fence 的 decoder 如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

typedef struct {
    int pred;
    int succ;
} arg_decode_insn320;


static void decode_insn32_extract_decode_insn32_Fmt_0(DisasContext *ctx, arg_decode_insn320 *a, uint32_t insn)
{
    a->pred = extract32(insn, 24, 4);
    a->succ = extract32(insn, 20, 4);
}

static bool decode_insn32(DisasContext *ctx, uint32_t insn)
{
    union {
        arg_decode_insn320 f_decode_insn320;
    } u;

    decode_insn32_extract_decode_insn32_Fmt_0(ctx, &u.f_decode_insn320, insn);
    switch (insn & 0x0000707f) {
    case 0x0000000f:
        /* ........ ........ .000.... .0001111 */
        /* ./insn32.decode:2 */
        if (trans_fence(ctx, &u.f_decode_insn320)) return true;
        return false;
    }
    return false;
}

值得注意的是，雖然這次我們沒有參考任何的 Argument Set，但 Decodetree 還是替我們生成了一個包含 pred 和 succ 的 arg_decode_insn320 。

trans_fence() 同樣是被定義在 ./target/riscv/insn_trans/trans_rvi.inc.c：

1
2
3
4
5
6

static bool trans_fence(DisasContext *ctx, arg_fence *a)
{
    /* FENCE is a full memory barrier. */
    tcg_gen_mb(TCG_MO_ALL | TCG_BAR_SC);
    return true;
}

Pattern Groups

Pattern Groups 由一個以上的 Patterns 所組成，其主要差別是不同 Patterns 之間的 bits 可以 overlap。當同組中有多個 Patterns 時，會依據該組中各 Pattern 的宣告順序依序判斷目前的指令是否符合其定義。除此之外，當符合的 Pattern 其 trans_*() 回傳值為 false 時，也會被視為不相符，而繼續判斷該組中的下一個 Pattern。因此 Pattern Groups 非常適合將多個相似格式的指令給組成同一個 Pattern Group。

原文說明如下：

Unlike ungrouped patterns, grouped patterns are allowed to overlap. Conflicts are resolved by selecting the patterns in order. If all of the fixedbits for a pattern match, its translate function will be called. If the translate function returns false, then subsequent patterns within the group will be matched.

1

group    := '{' ( pat_def | group )+ '}'

各 Pattern Group 以 { 開頭，並以 } 結尾，且允許 nested pattern groups 的存在，其他語法皆與 Pattern 相同。

Examples

1
2
3
4
5
6
7

{
  {
    nop   000010 ----- ----- 0000 001001 0 00000
    copy  000010 00000 r1:5  0000 001001 0 rt:5
  }
  or      000010 rt2:5 r1:5  cf:4 001001 0 rt:5
}

會產生以下的 decoder：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

switch (insn & 0xfc000fe0) {
case 0x08000240:
    /* 000010.. ........ ....0010 010..... */
    if ((insn & 0x0000f000) == 0x00000000) {
        /* 000010.. ........ 00000010 010..... */
        if ((insn & 0x0000001f) == 0x00000000) {
            /* 000010.. ........ 00000010 01000000 */
            extract_decode_Fmt_0(&u.f_decode0, insn);
            if (trans_nop(ctx, &u.f_decode0)) return true;
						// 這邊沒有直接回傳 false，讓 switch-case 繼續往下執行
      }
      if ((insn & 0x03e00000) == 0x00000000) {
          /* 00001000 000..... 00000010 010..... */
          extract_decode_Fmt_1(&u.f_decode1, insn);
          if (trans_copy(ctx, &u.f_decode1)) return true;
				　// 這邊沒有直接回傳 false，讓 switch-case 繼續往下執行
      }
  }
  extract_decode_Fmt_2(&u.f_decode2, insn);
  if (trans_or(ctx, &u.f_decode2)) return true;
  return false;
}

當指令的值符合 nop 及 copy 這個內層 Pattern Group 時，會先判斷該指令是否符合 nop 指令的定義，且 trans_nop() 的回傳值為 true。否則的話，就會繼續判斷是否符合同組中的 copy 指令。若都不符，就會再判斷是否符合外層 Pattern Group 的 or 指令。若仍不符，才會回傳 false 表示 decode 失敗。

與單純使用 Pattern 最大不同的是，當一 Pattern 的 trans_*() 回傳值為 false 時，不會直接回傳 false (代表 decode 失敗)，而是會接續著判斷後續的 Patterns 是否相符。

RISC-V Compressed-Extension 中的 c.ebreak、c.jalr、及 c.add 指令，由於這三個指令的格式非常相似，因此非常適合使用 Pattern Group 來定義：

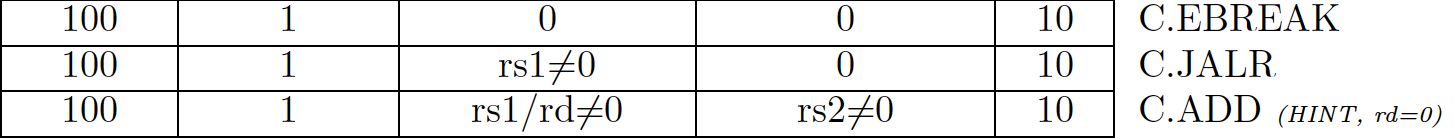

RISC-V Compressed-Extension instruction formats

RISC-V spec. 中定義：

C.EBREAK shares the opcode with the C.ADD instruction, but with rd and rs2 both zero, thus can also use the CR format.

C.JALR is only valid when rs1≠x0; the code point with rs1=x0 corresponds to the C.EBREAK instruction.

C.ADD is only valid when rs2≠x0; the code points with rs2=x0 correspond to the C.JALR and C.EBREAK instructions. The code points with rs2̸=x0 and rd=x0 are HINTs.

c.ebreak、c.jalr、c.add 三個指令：

  • insn[15:13]、insn[12]、insn[1:0] 的值皆相同。
  • 當 insn[11:7] 且 insn[6:2] 的值皆為 0 (rs1=0 且 rs2=0) 時為 c.ebreak 指令。
  • 當只有 insn[11:7] 的值為 0 (rs1=0 且 rs2≠0) 時為 c.jalr 指令。
  • 否則為 c.add 指令 (rs1≠x0 且 rs2≠0)。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

# Fields
%rd        7:5
%rs2_5     2:5


# Argument Sets
&r         rd rs1 rs2   !extern
&i         imm rs1 rd   !extern


# Formats
@cr        ....  ..... .....  .. &r      rs2=%rs2_5       rs1=%rd     %rd
@c_jalr    ... . .....  ..... .. &i      imm=0 rs1=%rd


# Pattern Groups
{
  ebreak          100 1  00000  00000 10
  jalr            100 1  .....  00000 10 @c_jalr rd=1  # C.JALR
  add             100 1  .....  ..... 10 @cr
}

所生成的 decoder 如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

static void decode_insn16_extract_c_jalr(DisasContext *ctx, arg_i *a, uint16_t insn)
{
    a->imm = 0; // 在 c_jalr 的 Format 中指定 imm 的值為 0
    a->rs1 = extract32(insn, 7, 5);
}

static void decode_insn16_extract_cr(DisasContext *ctx, arg_r *a, uint16_t insn)
{
    a->rs2 = extract32(insn, 2, 5);
    a->rs1 = extract32(insn, 7, 5);
    a->rd = extract32(insn, 7, 5);
}

static void decode_insn16_extract_decode_insn16_Fmt_2(DisasContext *ctx, arg_decode_insn162 *a, uint16_t insn)
{


static bool decode_insn16(DisasContext *ctx, uint16_t insn)
{
    union {
        arg_decode_insn162 f_decode_insn162;
        arg_i f_i;
        arg_r f_r;
    } u;

    switch (insn & 0x0000f003) {
    case 0x00009002:
        /* 1001.... ......10 */
        if ((insn & 0x00000ffc) == 0x00000000) {
            /* 10010000 00000010 */
            /* ./insn16.decode:20 */
            decode_insn16_extract_decode_insn16_Fmt_2(ctx, &u.f_decode_insn162, insn);
            if (trans_ebreak(ctx, &u.f_decode_insn162)) return true;
            // 這邊沒有直接回傳 false，讓 switch-case 繼續往下執行
        }
        if ((insn & 0x0000007c) == 0x00000000) {
            /* 1001.... .0000010 */
            /* ./insn16.decode:21 */
            decode_insn16_extract_c_jalr(ctx, &u.f_i, insn);
            u.f_i.rd = 1; // 在 jalr 的 Pattern 中指定 rd 的值為 0。
            if (trans_jalr(ctx, &u.f_i)) return true;
            // 這邊沒有直接回傳 false，讓 switch-case 繼續往下執行
        }
        /* ./insn16.decode:22 */
        decode_insn16_extract_cr(ctx, &u.f_r, insn);
        if (trans_add(ctx, &u.f_r)) return true;
        return false;
    }
    return false;
}

當指令格式符合 c.ebreak、c.jalr、c.add 的 Pattern Group 時，會依序判斷該指令是否符合 c.ebreak、c.jalr、c.add 的定義以及其對應的 trans_*()。

另外值得一提的是，在 c_jalr Format 和 jalr Pattern 中有分別指定其 imm 及 rd 的值為 0，所生成的 codes 也會分別在對應的地方將該值設為 0 (見 codes 註解說明)。

以上就是 Decodetree 的語法說明。透過 Decodetree，我們不用再像以前以樣寫一大包的 switch-case 來 decode 指令。將不同類型的指令寫至不同的 decode 檔，不僅方便維護，閱讀起來也更為容易。
