⚠️ 本文所使用的 QEMU 版本為：v4.2.0

QEMU 在 decode 指令的時候，需要呼叫各平台所定義的 instruction decoders 來解析指令。如在 ARM 平台下，就定義了：disas_arm_insn()、disas_thumb_insn() 及 disas_thumb2_insn() 等來分別負責 ARM 32-bits 指令、ARM Thumb 指令及 ARM Thumb2 指令的解析。

而 Decodetree 則是由 Bastian Koppelmann 於 2017 年在 porting RISC-V QEMU 的時候所提出來的機制 (詳見：討論串 1、討論串 2)。主因是過往的 instruction decoders (如：ARM) 都是採用一大包的 switch-case 來做判斷。不僅難閱讀，也難以維護。

因此 Bastian Koppelmann 就提出了 Decodetree 的機制，開發者只需要透過 Decodetree 的語法定義各個指令的格式，便可交由 Decodetree 來動態生成對應包含 switch-case 的 instruction decoder .c 檔。

Decodetree 特別適合像 RISC-V 這種具有固定指令格式的 ISA¹。

因為各欄位都在固定的位置，(如 RISC-V 的 opcode 都是固定在 bits[6..0] 的位置)，各指令可重複使用的定義相較於其他的 ISA 來得多。

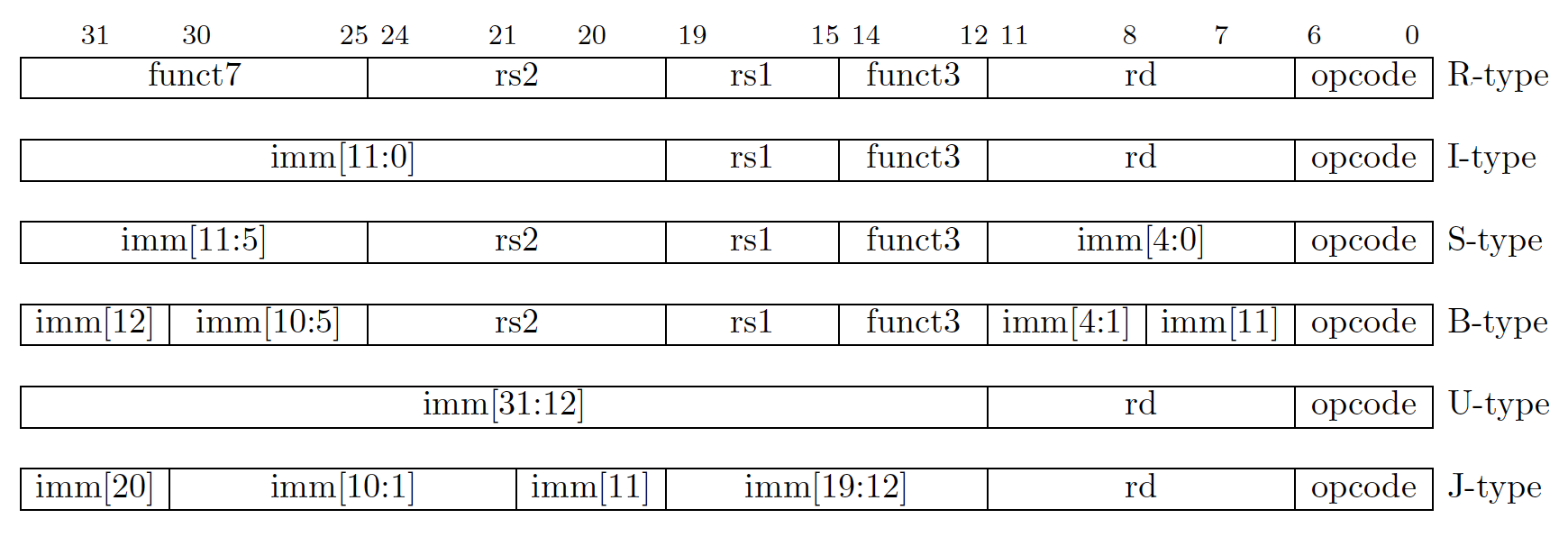

RISC-V instruction formats

Decodetree 其實是由 Python script (./scripts/decodetree.py) 所撰寫的。其規格說明檔案可以參考：./docs/devel/decodetree.rst，裡面有詳細定義了其語法的格式。QEMU 在編譯時，會呼叫 Decodetree，根據各平台所定義的 decode 檔，動態生成對應的 decoder。

如 RISC-V 的 instruction decoders 就是被定義在：./target/riscv/*.decode 中。其 Makefile.obj 就有如下的宣告：

...

DECODETREE = $(SRC_PATH)/scripts/decodetree.py

decode32-y = $(SRC_PATH)/target/riscv/insn32.decode
decode32-$(TARGET_RISCV64) += $(SRC_PATH)/target/riscv/insn32-64.decode

...

target/riscv/decode_insn32.inc.c: $(decode32-y) $(DECODETREE)
	$(call quiet-command, \
	  $(PYTHON) $(DECODETREE) -o $@ --static-decode decode_insn32 \
          $(decode32-y), "GEN", $(TARGET_DIR)$@)

(實際參數說明請見 decodetree 參數)

Decodetree 的語法共分為：Fields、Argument Sets、Formats、Patterns、Pattern Groups 五部分。本文將介紹如何透過 Decodetree 的語法，來動態生成一個指令的 decoder。

Fields

Field 定義如何取出一指令中，各欄位 (eg: rd, rs1, rs2, imm) 的值。

1
2

field_def     := '%' identifier ( unnamed_field )* ( !function=identifier )?
unnamed_field := number ':' ( 's' ) number

其語法由 % 開頭，隨後緊接著一個 identifier 及零個或多個 unamed_field，並可再加上可選的 !function。

identifier 可由開發者自訂，如：rd、imm… 等。
unamed_field 定義了該欄位的所在位元。第一個數字定義了該欄位的 least-significant bit position，第二個數字則定義了該欄位的位元長度。另外可加上可選的 s 字元來標明在取出該欄位後，是否需要做 sign-extended。
- Eg：%rd 7:5 代表 rd 佔了指令中 bits 7 ~ bits 11 的位置 (insn[11:7])，共 5 bits。
!function 定義在擷取出該欄位的值後，所會再呼叫的 function。

Field (32-bits 指令) 最後會生成對應的 extract32() 及 sextract32() 程式碼²，以用來取得指令中各欄位的值：

Examples

Input	Generated code
%disp 0:s16	sextract(i, 0, 16)
%imm9 16:6 10:3	extract(i, 16, 6) « 3 \| extract(i, 10, 3)
%disp12 0:s1 1:1 2:10	sextract(i, 0, 1) « 11 \| extract(i, 1, 1) « 10 \| extract(i, 2, 10)
%shimm8 5:s8 13:1 !function=expand_shimm8	expand_shimm8(sextract(i, 5, 8) « 1 \| extract(i, 13, 1))

以 RISC-V 的 U-type 指令為例：

RISC-V U-type instruction

其中，imm 佔 insn[31:12]，rd 佔 insn[11:7]，且 imm 需要做 sign-extended 後 左移 12 位 (20-bit immediate is shifted left by 12 bits to form U immediates)。因此，如果我們要定義 RISC-V 的 U-type 指令，則可以宣告成：

1
2

%rd       7:5
%imm_u    12:s20                 !function=ex_shift_12

最後會生成如下的程式碼：

static void decode_insn32_extract_u(DisasContext *ctx, arg_u *a, uint32_t insn)
{
    a->imm = ex_shift_12(ctx, sextract32(insn, 12, 20));
    a->rd = extract32(insn, 7, 5);
}

(P.S. static void decode_insn32_extract_u() 是由 Format 定義所生成的，而 arg_u *a 則是由 Argument Set 定義所生成的，將會在後面的部分再做說明)

可以看到：

1
2

a->imm = ex_shift_12(ctx, sextract32(insn, 12, 20));
a->rd = extract32(insn, 7, 5);

a->imm 是由 insn[31:12] 所取得並做 sign-extended，且會再呼叫 ex_shift_12() 來 左移 12 個 bits。

P.S. RISC-V 的 ex_shift_12() 是透過定義在./target/riscv/translate.c 中 EX_SH 這個 macro 所展開的：

#define EX_SH(amount) \
    static int ex_shift_##amount(DisasContext *ctx, int imm) \
    {                                         \
        return imm << amount;                 \
    }
EX_SH(1)
EX_SH(2)
EX_SH(3)
EX_SH(4)
EX_SH(12)

a->rd 是由 insn[11:7] 所取得。

此外，在 Decodetree 的 spec. 中也有提到，我們可以透過只定義 !function 來直接呼叫該 function。在這種情況下，只有 DisasContext 會被傳入該 function。

One may use !function with zero unnamed_fields. This case is called a parameter, and the named function is only passed the DisasContext and returns an integral value extracted from there.

如 ARM Thumb ./target/arm/t16.decode 就有定義：

1
2

# Set S if the instruction is outside of an IT block.
%s               !function=t16_setflags

static void disas_t16_extract_addsub_2i(DisasContext *ctx, arg_s_rri_rot *a, uint16_t insn)
{
    a->imm = extract32(insn, 6, 3);
    a->rn = extract32(insn, 3, 3);
    a->rd = extract32(insn, 0, 3);
    a->s = t16_setflags(ctx); // 呼叫 t16_setflags()，並傳入 DisasContext
    a->rot = 0;
}

未包含任何 unnamed_fields 或 !function 的 Field 會被視為錯誤。

A field with no unnamed_fields and no !function is in error.

Argument Sets

Argument Set 定義用來保存從指令中所擷取出來各欄位的值。

1
2

args_def    := '&' identifier ( args_elt )+ ( !extern )?
args_elt    := identifier

其語法由 & 開頭，隨後緊接著一個或多個的 identifier ，並可再加上可選的 !extern 。

identifier 可由開發者自訂，如：regs、loadstore… 等。
!extern 則表示是否在其他地方已經由其他的 decoder 定義過。如果加上的話，就不會再次生成對應的 argument set struct。

Examples

`1`	`&ampreg3 ra rb rc`

會生成以下的 argument set struct：

typedef struct {
    int ra;
    int rb;
    int rc;
} arg_reg3;

`1`	`&loadstore reg base offset`

則會生成以下的 argument set struct：

typedef struct {
    int base;
    int offset;
    int reg;
} arg_loadstore;

因此，以剛剛的 RISC-V U-type 指令為例，我們需要從指令中擷取 imm 及 rd 欄位的值，可以宣告其 argument set 如下：

`1`	`&u imm rd`

最後會生成以下的 argument set struct：

typedef struct {
    int imm;
    int rd;
} arg_u;

此 argument set struct 會被傳入由 Format 定義所生成的 extract function：

static void decode_insn32_extract_u(DisasContext *ctx, arg_u *a, uint32_t insn)
{
    a->imm = ex_shift_12(ctx, sextract32(insn, 12, 20));
    a->rd = extract32(insn, 7, 5);
}

所傳入的arg_u 會保存從指令中擷取出的 imm 及 rd 欄位的值，待後續使用。

Formats

Format 定義了指令的格式 (如 RISC-V 中的 R、I、S、B、U、J-type)，並會生成對應的 decode function。

fmt_def      := '@' identifier ( fmt_elt )+
fmt_elt      := fixedbit_elt | field_elt | field_ref | args_ref
fixedbit_elt := [01.-]+
field_elt    := identifier ':' 's'? number
field_ref    := '%' identifier | identifier '=' '%' identifier
args_ref     := '&' identifier

其語法由 @ 開頭，隨後緊接著一個 identifier 及一個以上的 fmt_elt。

identifier 可由開發者自訂，如：opr、opi… 等。
fmt_elt 則可以採用以下不同的語法：
- fixedbit_elt 包含一個或多個 0、1、.、-，每一個代表指令中的 1 個 bit。
  - . 代表該 bit 可以用 0 或是 1 來表示。
  - - 代表該 bit 完全被忽略。
- field_elt 可以用 Field 的語法來宣告。
  - Eg：ra:5、rb:5、lit:8
- field_ref 有下列兩種格式 (以下範例參考上文所定義之 Field)：
  - '%' identifier：直接參考一個被定義過的 Field。
    - 如：%rd，會生成：
      1
      a->rd = extract32(insn, 7, 5);
  - identifier '=' '%' identifier：直接參考一個被定義過的 Field，但透過第一個 identifier 來重新命名其所對應的 argument 名稱。此方式可以用來指定不同的 argument 名稱來參考至同一個 Field。
    - 如：my_rd=%rd，會生成：
      1
      a->my_rd = extract32(insn, 7, 5); // rd 被重新命名為 my_rd
- args_ref 指定所傳入 decode function 的 Argument Set。若沒有指定 args_ref 的話，Decodetree 會根據 field_elt 或 field_ref 自動生成一個 Argument Set。此外，一個 Format 最多隻能包含一個 args_ref。

當 fixedbit_elt 或 field_ref 被定義時，該 Foramt 的所有的 bits 都必須被定義 (可透過 fixedbit_elt 或 . 來定義各個 bits，空格會被忽略)。

Examples

`1`	`@opi ...... ra:5 lit:8 1 ....... rc:5`

定義了 op1 這個 Format，其中：

insn[31:26] 可為 0 或 1。
insn[25:21] 為 ra。
insn[20:13] 為 lit。
insn[12] 固定為 1。
insn[11:5] 可為 0 或 1。
insn[4:0] 為 rc。

此 Format 會生成以下的 decode function：

typedef struct {
    int lit;
    int ra;
    int rc;
} arg_decode_insn320;


static void decode_insn32_extract_opi(DisasContext *ctx, arg_decode_insn320 *a, uint32_t insn)
{
    a->ra = extract32(insn, 21, 5);
    a->lit = extract32(insn, 13, 8);
    a->rc = extract32(insn, 0, 5);
}

由於我們沒有指定 args_ref，因此 Decodetree 根據了 field_elt 的定義，自動生成了 arg_decode_insn320 這個 Argument Set。

以 RISC-V I-type 指令為例：

# Fields:
%rs1       15:5
%rd        7:5

# immediates:
%imm_i    20:s12

# Argment sets:
&i    imm rs1 rd

@i       ........ ........ ........ ........ &i      imm=%imm_i     %rs1 %rd

定義了 i 這個 Format，其中：

insn[31:20] 為 imm，且為 sign-extended。
insn[19:5] 為 rs1。
insn[11:7] 為 rd。

此外，我們可以看到：

此 Format 指定了 Argument Set：&i。 &i 中必須包含所有有用到的 arguments (也就是：imm、rs1 及 rd)
imm 是透過重新命名的方式來參考 %imm_i 這個 Field。

此範例會生成以下的 decode function：

typedef struct {
    int imm;
    int rd;
    int rs1;
} arg_i;


static void decode_insn32extract_i(DisasContext *ctx, arg_i *a, uint32_t insn)
{
    a->imm = sextract32(insn, 20, 12); // imm_i 被重新命名為 imm
    a->rs1 = extract32(insn, 15, 5);
    a->rd = extract32(insn, 7, 5);
}

相比於第一個範例，由於這次我們有指定 args_ref：&i，因此對應的 arg_i 會被傳入 decode function。

回到先前的 RISC-V U-type 指令，我們可以如同 I-type 指令定義其格式：

# Fields:
%rd        7:5

# immediates:
%imm_u    12:s20                 !function=ex_shift_12

# Argument sets:
&u    imm rd

@u       ....................      ..... ....... &u      imm=%imm_u          %rd

定義了 u 這個 Format，其中：

insn[31:12] 為 imm，且為 sign-extended。
insn[11:7] 為 rd。

會生成以下的 decode function：

typedef struct {
    int imm;
    int rd;
} arg_u;


static void decode_insn32_extract_u(DisasContext *ctx, arg_u *a, uint32_t insn)
{
    a->imm = ex_shift_12(ctx, sextract32(insn, 12, 20));
    a->rd = extract32(insn, 7, 5);
}

我們可以看到：

此 Format 指定了 Argument Set：&u。 &u 中必須包含所有有用到的 arguments (也就是：imm、rd)
imm 是透過重新命名的方式來參考 %imm_u 這個 Field。

以上就是 Decodetree 的 Fields、Argument Sets 及 Formats 語法的簡介。剩下的 Patterns 及 Pattern Groups 就留到 Part 2. 再做介紹。

decodetree 參數

--translate：translator function 的 prefix，預設為 trans。一旦指定後，translator function 的 scope 就不會再是 static。
--decode：decode function 的 prefix，預設為 decode，且 scope 為 static。一旦指定後，decode function 的 scope 就不會再是 static。
--static-decode：如同 --decode，不過 decode function 的 scope 仍維持為 static。
-o / --output：指定生成的 decoder .c 檔路徑。
-w / --insnwidth：指令長度，eg：32 or 16，預設為 32。
--varinsnwidth：指令為不定長度。
最後一個參數為輸入的 decode 檔路徑。

執行範例：

1
2

./decodetree.py -o target/riscv/decode_insn16.inc.c --static-decode decode_insn16 \
    -w 16 ./insn16.decode

ARM 其實在 Decodetree 引進後，也有部分的 instructions 改採用 Decodetree 來動態生成對應的 instruction decoders，如 Thumb 指令：./target/arm/t32.decode 及 ./target/arm/t16.decode。 ↩︎

extract32() 及 sextract32() 被定義在 include/qemu/bitops.h：

/**
 * extract32:
 * @value: the value to extract the bit field from
 * @start: the lowest bit in the bit field (numbered from 0)
 * @length: the length of the bit field
 *
 * Extract from the 32 bit input @value the bit field specified by the
 * @start and @length parameters, and return it. The bit field must
 * lie entirely within the 32 bit word. It is valid to request that
 * all 32 bits are returned (ie @length 32 and @start 0).
 *
 * Returns: the value of the bit field extracted from the input value.
 */
static inline uint32_t extract32(uint32_t value, int start, int length)
{
    assert(start >= 0 && length > 0 && length <= 32 - start);
    return (value >> start) & (~0U >> (32 - length));
}

/**
 * sextract32:
 * @value: the value to extract the bit field from
 * @start: the lowest bit in the bit field (numbered from 0)
 * @length: the length of the bit field
 *
 * Extract from the 32 bit input @value the bit field specified by the
 * @start and @length parameters, and return it, sign extended to
 * an int32_t (ie with the most significant bit of the field propagated
 * to all the upper bits of the return value). The bit field must lie
 * entirely within the 32 bit word. It is valid to request that
 * all 32 bits are returned (ie @length 32 and @start 0).
 *
 * Returns: the sign extended value of the bit field extracted from the
 * input value.
 */
static inline int32_t sextract32(uint32_t value, int start, int length)
{
    assert(start >= 0 && length > 0 && length <= 32 - start);
    /* Note that this implementation relies on right shift of signed
     * integers being an arithmetic shift.
     */
    return ((int32_t)(value << (32 - length - start))) >> (32 - length);
}

↩︎
